EC E系列閉式門型雙曲軸精密鋼架沖床
概要
直臂式機架，前后對稱變形量小，最適合精密連續模加工； 無C型沖床機架的開喉缺點，可節省模具維修費用。
關鍵詞：
詳細介紹
直臂式機架，前后對稱變形量小，最適合精密連續模加工；
無C型沖床機架的開喉缺點，可節省模具維修費用。
產品特點
· 高鋼性機架可確保長期穩定精度
· 高扭矩氣動離合器，來令片壽命長，維修成本低；無污染、 低噪音、附合環保要求
· 高安全性、高親和力、多功能的電子式電控系統
· 可搭配各類自動化周邊設備，操作容易

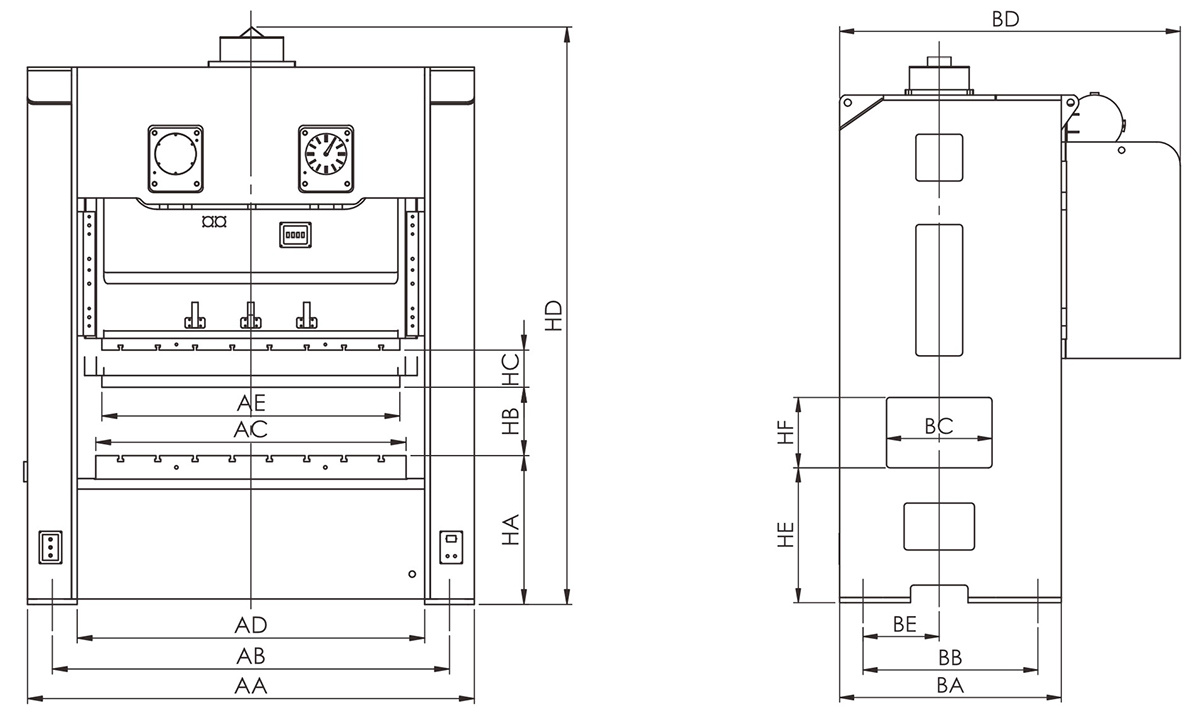

外型尺寸
|
規格 |
ECE-110 |
EC F-160 |
EC E-200 |
ECE-250 |
EC E-300 |
EC E-400 |
EC E-500 |
EC E-600 |
|
AA |
2430 |
2590 |
3000 |
3600 |
3600 |
A100 |
AA00 |
a800 |
|
AB |
2080 |
2240 |
2650 |
3250 |
3250 |
3750 |
3950 |
4200 |
|
AC |
1650 |
1800 |
2200 |
2500 |
2500 |
3200 |
3400 |
3600 |
|
AD |
1720 |
2100 |
2290 |
2800 |
2800 |
3300 |
3500 |
3700 |
|
AE |
1400 |
1450 |
1850 |
2100 |
2200 |
3100 |
3100 |
3300 |
|
BA |
1285 |
1450 |
1600 |
1890 |
1890 |
2100 |
2200 |
2300 |
|
BB |
1125 |
1290 |
1440 |
1730 |
1730 |
1940 |
1960 |
2000 |
|
BC |
700 |
700 |
900 |
900 |
900 |
900 |
900 |
1000 |
|
BD |
2100 |
2309 |
2700 |
3000 |
3000 |
3129 |
3420 |
3582 |
|
BE |
490 |
490 |
620 |
770 |
770 |
770 |
830 |
850 |
|
HA |
830 |
1000 |
1000 |
1180 |
1200 |
1200 |
1320 |
1460 |
|
HB |
400 |
450 |
500 |
550 |
550 |
550 |
600 |
650 |
|
HC |
180 |
180 |
250 |
280 |
300 |
300 |
300 |
300 |
|
HD |
3000 |
3757 |
4015 |
4593 |
4903 |
5195 |
5890 |
6532 |
|
HE |
780 |
950 |
940 |
1150 |
1150 |
1150 |
1290 |
1420 |
|
HF |
450 |
450 |
600 |
600 |
600 |
600 |
700 |
700 |
| 名 稱 | 規格 | EC E-110 | EC E-160 | EC E-200 | EC E-250 | EC E-300 | EC E-400 | EC E-500 | EC E-600 | ||||||||
| 型 式 | S型 | H型 | S型 | H型 | S型 | H型 | S型 | H型 | S型 | H型 | S型 | H型 | S型 | H型 | S型 | H型 | |
| 噸 數 | Ton | 110 | 160 | 200 | 250 | 300 | 400 | 500 | 600 | ||||||||
| 沖力發生位置 | mm | 6 | 3 | 6 | 3 | 6 | 3 | 7 | 3 | 7 | 3 | 7 | 3 | 9 | 6 | 9 | 6 |
| 行程 | mm | 180 | 110 | 180 | 130 | 250 | 150 | 280 | 170 | 300 | 170 | 300 | 170 | 300 | 180 | 300 | 180 |
| 每分鐘行程數 | s.p.m | 35-65 | 50-100 | 30-55 | 40-85 | 20-50 | 35-70 | 20-40 | 30-60 | 20-35 | 30-50 | 20-30 | 20-40 | 18-25 | 20-30 | 15-25 | 20-30 |
| 最大閉合工作高度 | mm | 400 | 435 | 450 | 400 | 500 | 450 | 550 | 450 | 550 | 450 | 550 | 450 | 580 | 480 | 650 | 500 |
| 滑塊調整量 | mm | 100 | 100 | 120 | 120 | 120 | 120 | 120 | 120 | ||||||||
| 上工作臺尺寸 | mm | 1400×500 | 1700x650 | 1850×750 | 2300×900 | 2300×900 | 2800×1000 | 2900×1000 | 3100×1100 | ||||||||
| 下工作臺尺寸 | mm | 1800×650 | 1800x760 | 2200×940 | 2500×1000 | 2700x1000 | 3200×1000 | 3300×1200 | 3500×1200 | ||||||||
| 側向開口 | mm | 700×450 | 700×450 | 800×600 | 900×600 | 900×600 | 900×600 | 900×700 | 1000×700 | ||||||||
| 主電動機 | Kw | 11 | 15 | 18 | 22 | 30 | 30 | 45 | 55 | ||||||||
| 滑塊調整機構 | Kw×P | 1×4 | 1×4 | 2x 4 | 2×4 | 2×4 | 2×4 | 3×4 | 3x4 | ||||||||
| 使用空氣壓力 | kg/cm2 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | ||||||||
| 沖床精度 | GB(JIS)一級 | GB(JIS)一級 | GB(JIS)一級 | GB(JIS)一級 | GB(JIS)一級 | GB(JIS)一級 | GB(JIS)一級 | GB(JIS)一級 | |||||||||
本公司隨時進行研究改善的工作，因此本型錄內所規定尺寸及設計特性，得以變更，不另行通知。
標準配置
· 變頻器
· 易田標準操作系統
· 電子式曲軸角度指示器
· 電子式運轉速度指示器
· 運轉模式選擇/切/寸動/安全一行程/連續
· 油壓過負荷保護裝置
· 二度落保護裝置
· T 型雙手按鈕操作臺
· 雙聯電磁閥
· 電動滑塊調整裝置
· 數字式模高指示器(單位0.1mm)
· 滑塊及模具平衡裝置
· 累計A計數器6位數
· 預調計數器6位數
· 保養計數器6位數
· 壽命計數器6位數
· 電子式旋轉凸輪開關預備6連
· 噴風裝置1/2”一回路
· 空氣源接頭1/2”二回路
· 誤送檢知插座
· 電源插座(僅適用單相110V電源)
· 防震腳
選擇配置
· 模墊裝置
· 變速馬達
· 光電安全裝置
· 滑塊上部頂料裝置
· 主馬達逆轉裝置
· 腳踏開關
· 安全擋塊及安全插銷
· 附檢知變聯電磁閥
· 誤送檢知裝置
· 輪剎車裝置
· 快速模具交換
·上夾模器
·下夾模器
· 舉模器
· 移模臂
· 基礎螺絲及基礎板
· 自動送料裝置
· 三合—NC 矯直送料機
· Nc滾輪送料機
· 二合一料架兼矯直機
· 矯直機(整平機)
T 型槽詳圖
|
MODEL |
A |
B |
|
a |
22 |
28 |
|
b |
37 |
48 |
|
c |
24 |
28 |
|
d |
16 |
20 |
|
R |
1 |
1 |

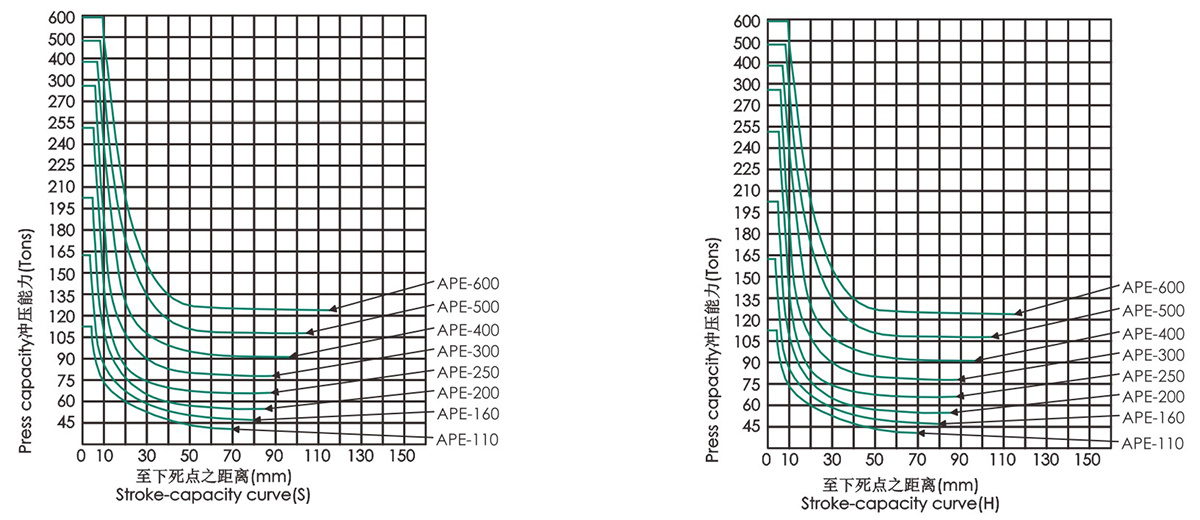

能力曲線圖
